技术要点
输出信号：4 ... 20mA、0 ... 10V或RS485
过滤器：PTFE
信号输出：湿度
外壳材质：铝合金
工作温度范围：-70 ... 180℃
技术数据
输入输出
|
工作电压
|
24V DC ±20%
|
|
电流输出
|
4 ... 20mA RL < 500 Ohm
|
|
功耗
|
＜30mA（电路或电压输出）
|
电压输出
|
0 ... 10V
|
|
|
＜ 15mA（数字输出型）
|
|
通道精度：±0.2%FS
|
|
|
|
数字输出
|
RS485（Modbus RTU）
|
测量参数
|
测量范围
|
0 ... 100 %RH
|
|
|
|
测量精度
|
±2%RH (0 … 90%RH & 20℃)
|
|
校准误差
|
±0.5%RH (0 … 90%RH)
|
|
|
±0.8%RH (40 … 95%RH)
|
|
τ63响应时间
|
15s（PTFE过滤器）
|
|
湿敏元件
|
高分子聚合物湿敏电容
|
|
|
|
|
上述精度均为综合精度，包括了测量的重复性、线性度以及迟滞，可溯源至CNAS标准。
技术规格
|
线路连接
|
接线端子线径最大1.5mm2
|
|
探头保护
|
不锈钢烧结、H2O2、PTFE
|
|
线缆接头
|
M16*1.5格兰接头（穿线直径4.5~10mm）
|
|
防护等级
|
IP65
|
|
外壳材质
|
PC (阻燃等级UL94-V0）或铝合金
或铝合金
|
|
电磁兼容
|
EN61326-1 EN61326-2-3
|
|
工作温度
|
电路部分：-20 ... 60℃
|
|
|
|
|
|
探头部分：-70 ... 180℃
|
|
|
|
|
存储温度
|
-20 ... 60℃
|
|
|
|
资料下载：

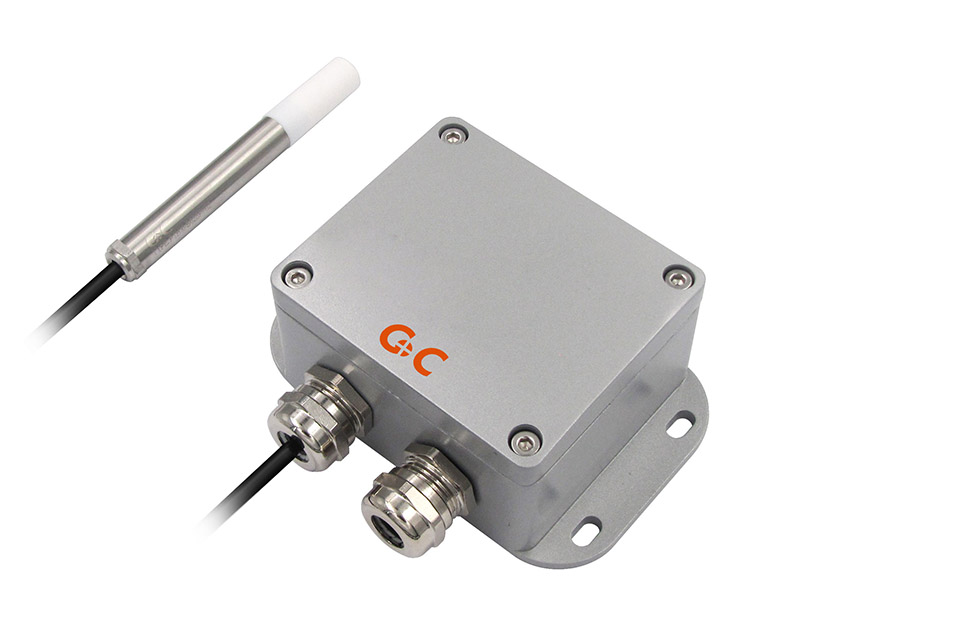

PTH40 探头型苛刻环境设备配套用湿度变送器产品说明
