技术特点
内置干燥剂全自动再生，免烘烤、免更换
超宽湿度范围，3%RH～95%RH
超大测试腔室，φ150×200mm
高稳定性，波动优于±0.1%RH/±0.05℃
高均匀性，优于0.1%RH
稳定时间短
典型应用
校准实验室
计量单位
温湿度仪表生产商
工作原理

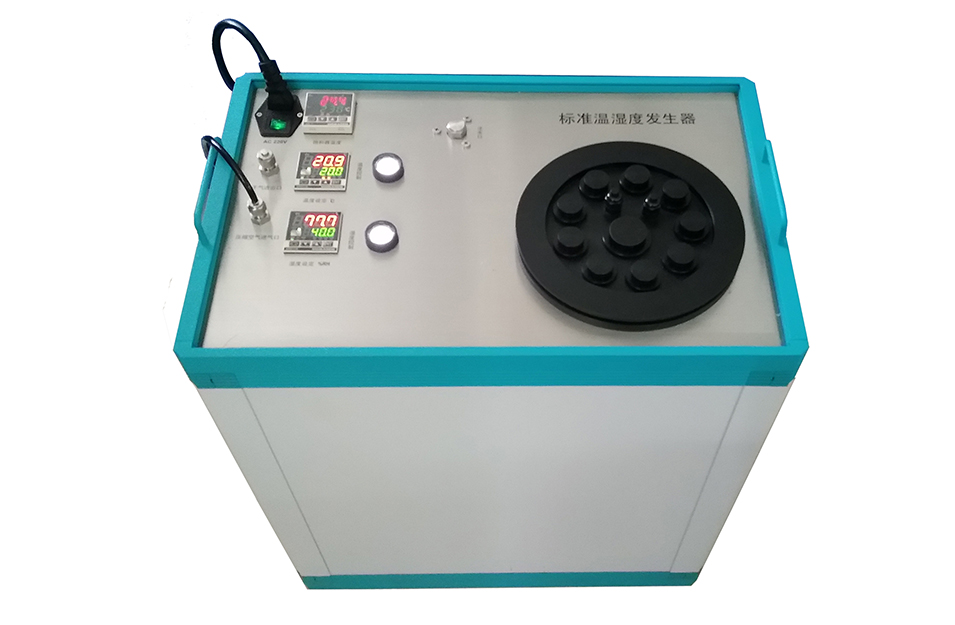

THG-100温湿度发生器的工作原理采用干湿混合气流法，微型无油空压机产生的气体经过自动再生气源干燥机，产生的干燥气体分成两路，一路经过干气流控制，另外一路经过饱和湿气流控制进入到测量腔室。其中干气和饱和湿气的混合比例由湿度控制器设定，这个比例和当前温度决定了测量腔室的相对湿度。
温湿度探头对测量腔室的当前温湿度进行测量，并将测量参数反馈到湿度控制器和温度控制器，对测量腔室的当前温湿度值进行精确控制，其温度设置是温度控制器通过控制加热制冷装置实现的，通风循环系统确保测量腔室的温湿度的均场。
技术数据
|
工作范围
|
温度
|
5...+50℃（最低温度比环境温度低20℃以上）
|
|
湿度
|
单湿度控制：
|
|
5~95%RH
|
|
温湿度控制：
|
|
5%RH～95%RH （测试室温度高于环境温度3℃以内时）
|
|
5%RH～90%RH （测试室温度比环境温度低5℃以内时）
|
|
5%RH～80%RH （测试室温度比环境温度低15℃以内时）
|
|
波动度
|
温度
|
±0.1℃
|
|
湿度
|
±0.2%RH
|
|
准确度1)
|
温度
|
±0.1℃（20±5℃）
|
|
湿度
|
±1.0%RH（20℃）
|
|
测量腔尺寸
|
腔体尺寸
|
φ150×200mm
|
|
有效尺寸
|
φ150×100mm（有效测量温度范围内，腔体底部100mm以上）
φ150×150mm（常温时，腔体底部50mm以上）
|
|
测量腔盖板1
|
材质
|
黑色POM
|
|
测量孔规格
|
孔径：φ15mm
|
数量：5
|
|
孔径：φ12mm
|
数量：3
|
|
孔径：φ10mm
|
数量：1
|
|
孔径：φ3mm
|
数量：1
|
|
孔径：M36*1.5mm2）
|
数量：1
|
|
孔径：φ6mm（可调节引出气孔）
|
数量：2
|
|
其他规格可定制
|
|
测量腔盖板2
|
材质
|
透明POM
|
|
测量孔规格
|
孔径：φ3mm
|
数量：1
|
|
孔径：M36*1.5mm
|
数量：1
|
|
孔径：φ6mm（可调节引出气孔）
|
数量：2
|
|
均匀度
|
温度
|
±0.1℃（有效区域水平方向）
|
|
湿度
|
±0.1%RH（有效区域水平方向）
|
|
电源
|
电压
|
220V ±10%AC
|
|
功耗
|
≥500W
|
|
重量
|
主机
|
20kg
|
|
空压机
|
10kg
|
|
外形尺寸
|
主机
|
530×330×600mm（长×宽×高）
|
|
空压机
|
340×160×320mm（长×宽×高）
|
1）准确度由内置温湿度传感器保证
2）该测量孔用于安装露点仪探头
资料下载：
THG-100 温湿度发生器产品说明
