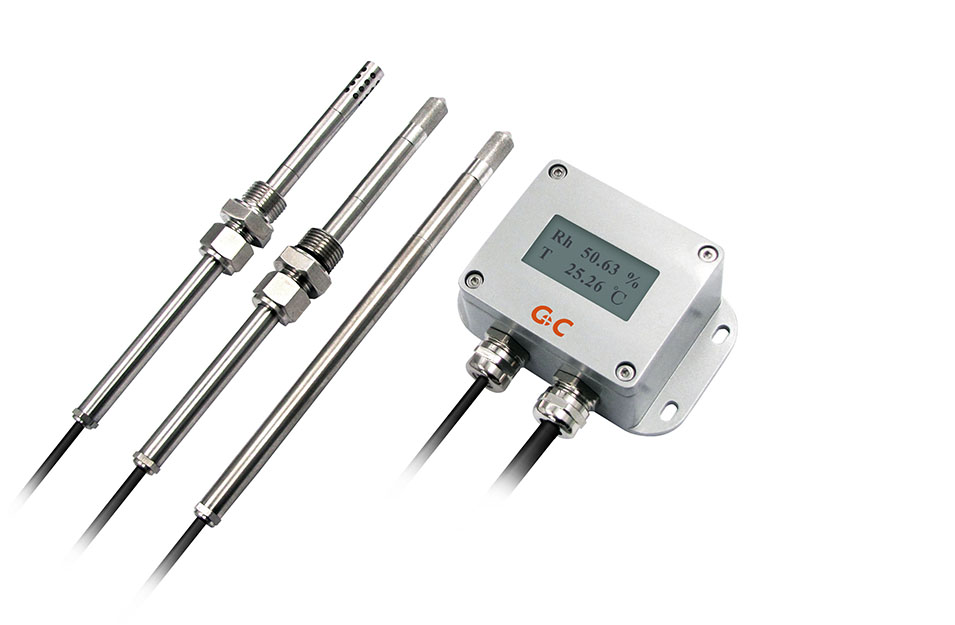

TH230 苛刻工业级多参数温湿度变送器

在极限高低温以及高湿环境中,对于湿度测量带来非常大的挑战。TH230的核心器件采用耐受极限高低温以及高湿环境的PT1000温敏电阻和高分子湿敏电容,工作测量温度可达-40~190℃,同时信号线缆的寄生参数做了算法补偿,最长20m的信号线缆也可保证高精度测量。

       TH230不仅可以输出温度和相对湿度,还可以输出露点、霜点、湿球温度、焓值、水蒸气分压力、混合比、绝对湿度、水活性、油中溶解水含量等其他湿度参数。另外,TH230还可以带现场显示,显示内容可以用户自定义,可显示两路温湿度参数。

技术特点

输出信号:4 ... 20mA0 ... 10V或RS485

输出参数:温度、相对湿度、露点、霜点、湿球温度、焓值、水蒸气分压力、混合比、绝对湿度、水活性、油中溶解水含量

   显示模块:可选

   过滤器:不锈钢烧结、PTFE、不锈钢空隙

外壳材质:铝合金

测温范围:-40 ... 190℃


典型应用

造纸制程

烟草制程

舰艇船舶

润滑油

变压器油油品监测

制药干燥设备

其他苛刻工业


技术数据

输入输出

工作电压

24V DC±20%

电流输出

两路4 ... 20mA  RL < 500 Ohm

功耗

<30mA电流或电压输出

电压输出

两路0 ... 10V

通道精度:±0.2%FS

<15mA数字输出型

数字输出

RS485(Modbus RTU)

测量参数

相对湿度



温度

测量范围

0 ... 100%RH

测量范围

−40 … +190°C

测量精度

±1%RH (0 … 90%RH & 20℃)

测量精度

±0.2°C

校准误差

±0.5%RH (0 … 90%RH)

校准误差

±0.1°C(20°C时)

±0.8%RH (40 … 95%RH)

τ63响应时间

30s(探头装配不锈钢烧结过滤器)

- -

- -

湿敏元件

高分子聚合物湿敏电容

温敏元件

Pt1000(1/3B级,DIN EN 60751)



上述精度均为综合精度,包括了测量的重复性、线性度以及迟滞,可溯源至CNAS标准。

技术规格

线路连接

接线端子线径最大1.5mm2

工作温度

变送器不带显示-40 ... 60℃

线缆接头

M16*1.5格兰接头(穿线直径4.5~10mm)

变送器(带显示):-20 ... 60

外壳材质

铝合金

探头 -40 ... 190℃

探头保护

不锈钢烧结、H2O2、PTFE

储存温度

-20 ... 60℃

防护等级

IP65

电磁兼容

EN61326-1  EN61326-2-3


资料下载:

TH230 苛刻工业级多参数温湿度变送器产品说明
