环境试验箱、老化试验箱、烘箱等设备的的湿度是非常重要的监测参数,设备运行过程中存在极限高低温以及高湿环境,对于湿度测量带来非常大的挑战。PTH41湿度探头的湿敏元件为高分子湿敏电容,同时辅助PT1000温敏元件,可以进行温度补偿,确保精确测量。

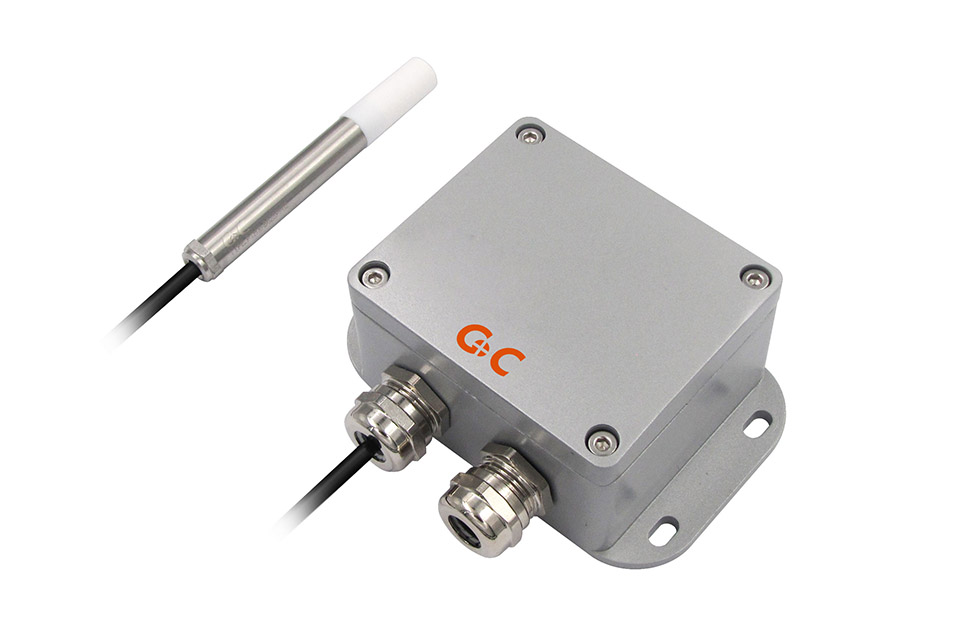

PTH41为分体探头型结构,变送器外壳为铝合金外壳,分体线缆长度2m,护套材质为耐高温PTFE,探头工作温度范围可达-40... 200℃,另外探头做了小型化封装,便于安装在设备上。探头过滤器选用耐受高温和化学污染的快速响应PTFE过滤器。
技术要点
输出信号:4 ... 20mA、0 ... 10V或RS485
过滤器:PTFE
信号输出:湿度
外壳材质:铝合金
工作温度范围:-40 ... 200℃
技术数据
输入输出
工作电压
24V DC ±20%
电流输出
4 ... 20mA RL < 500 Ohm
功耗
<30mA(电流或电压输出)
电压输出
0 ... 10V
< 15mA(数字输出型)
通道精度:±0.2%FS
数字输出
RS485(Modbus RTU)
测量参数
测量范围
0 ... 100 %RH
测量精度
±1%RH (0 … 90%RH & 20℃)
校准误差
±0.5%RH (0 … 90%RH)
±0.8%RH (40 … 95%RH)
τ63响应时间
15s(PTFE过滤器)
湿敏元件
高分子聚合物湿敏电容
上述精度均为综合精度,包括了测量的重复性、线性度以及迟滞,可溯源至CNAS标准。
技术规格
线路连接
接线端子线径最大1.5mm2
探头保护
不锈钢烧结、PTFE
线缆接头
M16*1.5格兰接头(穿线直径4.5~10mm)
防护等级
IP65
外壳材质
PC (阻燃等级UL94-V0)或铝合金
电磁兼容
EN61326-1 EN61326-2-3
工作温度
电路部分:-20 ... 60℃
探头部分:-40 ... 200℃
存储温度
-20 ... 60℃
资料下载
PTH41 探头型高温环境设备配套用湿度变送器产品说明
