技术特点
压阻式传感器
显示可选
多种输出信号
零点校准
生物制药
电子半导体
高标准洁净室
楼宇自控
过滤器监测
技术数据
输入输出
工作电压
24V DC±20%
电流输出
4 ... 20mA RL < 500 Ohm
功耗
电流输出:<15mA(典型值)
电压输出
0 ... 5V;0 ... 10V
电压输出:<10mA
通道精度:±0.2%FS
RS485数字输出:<10mA
数字输出
RS485(Modbus RTU)
测量参数
测量范围
3...100m/s(9...10000Pa)
传感器
压阻式压差传感器
测量精度
±2% 测量值(风速>3m/s)
τ63响应时间
30ms
过载压力
10Kpa(0 ... ±1000pa)
温度特性
< 0.03 % FS/℃
80Kpa(0 ... ±10Kpa)
取样频率
15s
温度补偿
0 ... 60℃
上述精度均为综合精度,包括了测量的重复性、线性度以及迟滞,可溯源至CNAS标准。
技术规格
线路连接
接线端子线径最大1.5mm2
外壳材质
PC(阻燃等级UL94-V0)
线缆接头
M16*1.5格兰接头(穿线直径4.5~10mm)
防护等级
IP65
工作温度湿度
-20 ... 85℃ 0 ... 95%
电磁兼容
EN61326-1 EN61326-2-3
存储温度
-20 ... 60℃
显示模块
字段式LCD显示屏
资料下载:

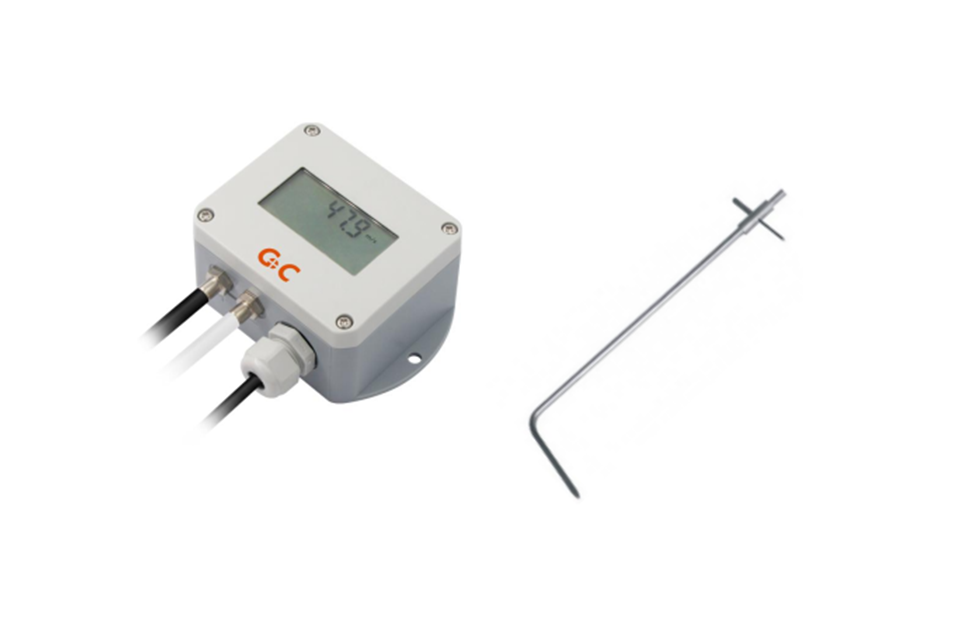

VT120 洁净工业压差式皮托管风速变送器产品说明
