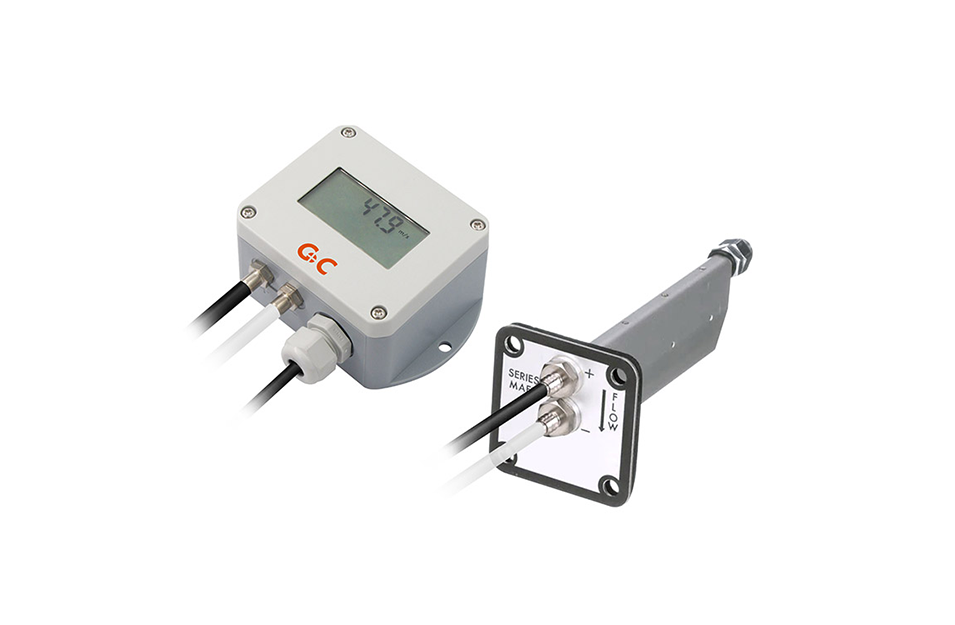

VT210 工业级压差式风量质量流量计

生物制药、电子半导体洁净工业的空调管道中的风速和风量监测,除了保证空调系统的正常工作,还可以有效控制运行能耗。VT210是一款配合安装在空调管道中的平均风速测片,基于压差原理的风量变送器,带温度补偿功能。

目前基于单点风速测量原理的同类产品,对安装直管段要求非常高,例如空调直管段太短或者在弯管、阀门附件的位置,空气流体的分布为不规则湍流,无法测量到稳定而有效的风量。而归功于VT210的平均风速测片对空调管道中同一截面上的多点风速采集后进行平均,对直管段以及安装位置的要求相对较低,同时还能保证精确的风量测量,非常适合现场复杂的空调管道工况。

另外,通过集成算法,VT210可以通过管道截面积、气体介质标况密度以及温度补偿算法,计算出管道气体介质的标况体积流量以及标况质量流量,被测气体温度范围可达-40~300℃。

技术特点

压阻式传感器

显示可选

多种输出信号

零点校准

典型应用

生物制药电子半导体

高标准洁净室

楼宇自控

过滤器监测

技术数据

输入输出

工作电压

24V DC±20%



电流输出

4 ... 20mA  RL < 500 Ohm

功耗

电流输出:<15mA典型值

电压输出

0 ... 5V;0 ... 10V



电压输出:<10mA



通道精度:±0.2%FS



RS485数字输出:<10mA

数字输出

RS485(Modbus RTU)

测量参数

风速测量范围

3...100m/s(9...10000Pa)



传感器

压阻式压差传感器

测量精度

±2% 测量值(风速>3m/s)



τ63响应时间

30ms

过载压力

10Kpa(0 ... ±1000pa)

温度特性

< 0.03 % FS/℃





80Kpa(0 ... ±10Kpa)

取样频率

15s

温度补偿

0 ... 60℃





上述精度均为综合精度,包括了测量的重复性、线性度以及迟滞,可溯源至CNAS标准。

技术规格

线路连接

接线端子线径最大1.5mm2



外壳材质

PC阻燃等级UL94-V0

线缆接头

M16*1.5格兰接头(穿线直径4.5~10mm)



防护等级

IP65

工作温度湿度

-20 ... 85℃ 0 ... 95%



电磁兼容

EN61326-1  EN61326-2-3

存储温度

-20 ... 60℃



显示模块

字段式LCD显示屏

资料下载:

VT210 工业级压差式风量质量流量计产品说明
