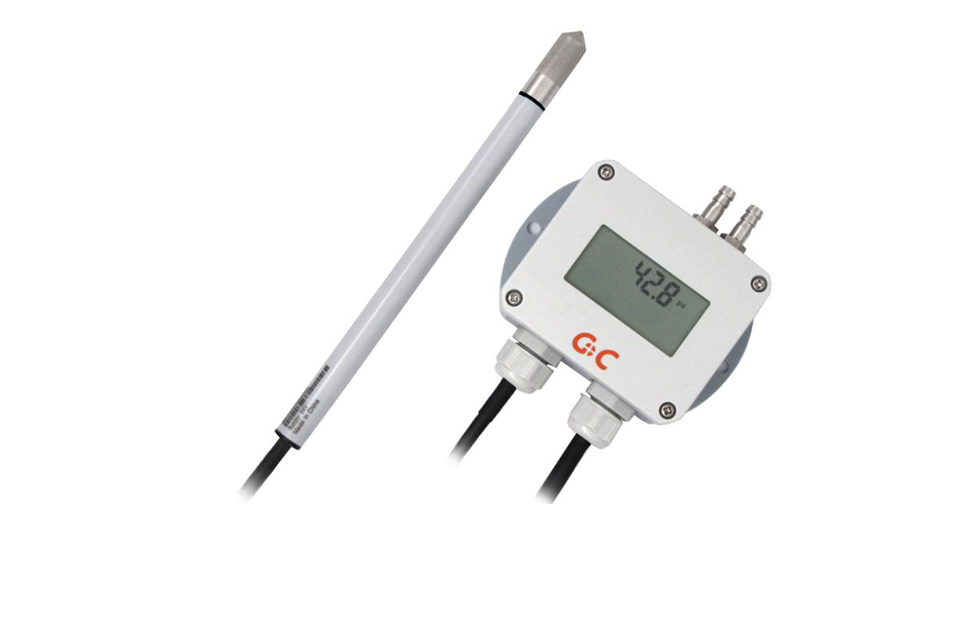

THP130 洁净工业级温湿度压差变送器

       洁净工业领域的洁净室、实验室或其他高标准空间,需要对环境湿度和压差进行严格控制例如电子半导体、生物制药的洁净室。THP130是一款温湿度压差组合参数变送器,温湿度探头为分体型结构,压差接头置于仪表上端,可同时输出温度、湿度和压差信号,方便现场安装的同时,节省了成本,为洁净工业暖通环境参数测量提供了一种全新的解决方案。

      THP130可选显示模块,可选RS4854...20mA输出信号。特别针对生物制药洁净室O3VHP消毒环境的应用,TH130的温湿度探头可选配H202环境专用过滤器PF04,该过滤器的微孔内填充了颗粒直径为10um左右的MnO2复合催化剂,VHPO3和过滤器接触后被分解为H2OO2,达到保护探头以及湿敏元件的目的。


技术特点

输出信号:4...20mA、三路0...10V或RS485

输出参数:温度、相对湿度、压差

外壳材质:阻燃PC

校准接口:通过组态端口实现单点或两点校准

 安装方式:温湿度分体探头

显示模块:固定显示

数字探头:可互换数字化探头,方便现场维护

 典型应用

电子半导体洁净室   生物制药洁净室   烟草制程车间

印钞洁净室   高标准实验室

 技术数据

输入输出

工作电压

18...30V DC



电流输出

三路4... 20mA  RL < 500 Ohm

功耗

20mA电流输出型



电压输出

三路0...10V



6mA数字输出型





通道精度:±0.2%FS







数字输出

RS485Modbus RTU

测量参数

相对湿度





温度



测量范围

0 ... 100%RH



测量范围

40 +80°C

测量精度

±1%RH (0 90%RH & 20℃时)



测量精度

±0.2°C

校准误差

±0.5%RH (0 90%RH)



校准误差

±0.1°C20°C时)



±0.8%RH (40 95%RH)







τ63响应时间

30s(探头装配不锈钢烧结过滤器)



- -

- -

湿敏元件

高分子聚合物湿敏电容



温敏元件

Pt10001/3B级,DIN EN 60751








压差







测量范围

0 ... ±50pa0 ... ±10Kpa可选



传感器

压阻式压差传感器

测量精度

A1:±0.5%FSFS表示满量程)



τ63响应时间

30ms



A2:±1%FS



温度特性

< 0.03 % FS/





A3:±1.5%FS



取样频率

15s

过载压力

10Kpa0 ... ±1000pa



温度补偿

0 ... 60



80Kpa0 ... ±10Kpa







上述精度均为综合精度,包括了测量的重复性、线性度以及迟滞,可溯源至CNAS标准。

技术规格

线路连接

接线端子线径最大1.5mm2



线缆接头

M16*1.5格兰接头(穿线直径4.5~10mm)

外壳材质

PC阻燃等级UL94-V0)或铝合金可选



防护等级

IP65

工作温度

带显示-40 ... 80



探头保护

不锈钢烧结、H2O2PTFE



不带显示:-20 ... 80



电磁兼容

EN61326-1  EN61326-2-3

储存温度

-20 ... 60





资料下载:

THP130洁净工业温湿度压差变送器说明书
